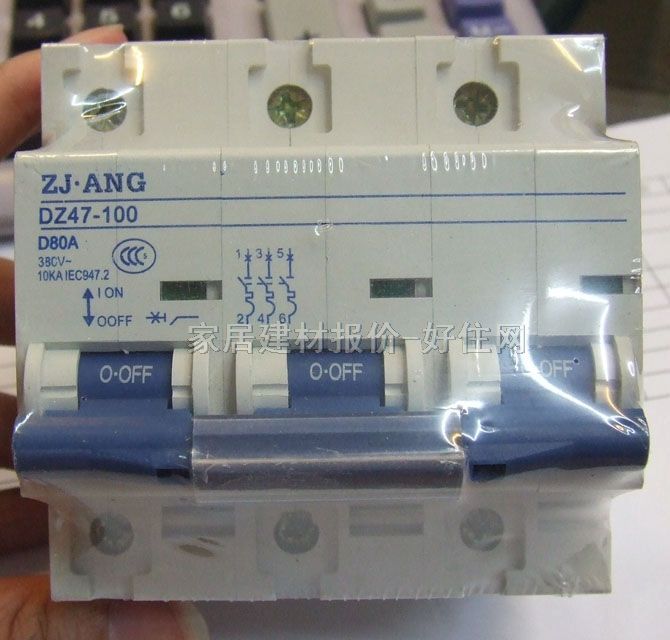

1 空氣開關跳閘的問題分析.
    供電系統自動空氣開關的失壓脫扣器是一個電磁鐵，失電瞬間會在彈簧的帶動下銜鐵釋放，然后帶動跳閘機構動作，空氣開關完成跳閘操作。高壓配電系統閃電時，失壓脫扣器若能延時幾秒鐘后再起跳，在高壓系統電壓瞬間恢復正常后，供電系統才能夠得以維持正常供電，從而顯著降低閃電對輕烴裝置生產的影響。為了防止高壓系統閃電瞬間失壓脫扣器銜鐵釋放，經過分析提出了以下三個技術解決方案：

    ①將電磁失壓脫扣器的銜鐵捆住，防止其釋放，這樣可以達到閃電時空氣開關不起跳的目的，但在系統永久失電時，空氣開關也無法動作，失去了存在的意義，故不可��；

    ②采用 UPS系統給失壓脫扣器供電的方法，經過反復試驗，由于設備接線復雜、可靠性差、無法穩定實現延時起跳，故不可�。�

    ③將失壓脫扣器線圈電源改為直流電源，在該線圈上并聯一只貯能電容，系統電壓過低時，電容自動向失壓脫扣器線圈釋放電能，使其維持一定時間的吸合狀態，待貯能電容放電結束后，失壓脫扣器失電，空氣開關自動完成延時起跳操作。其改造方法類似交流接觸器的交流啟動、直流無聲運行，接線方式簡單，經試驗可靠性高，故被采用。

2 技術改造依據.
    為了測量不同電容量的貯能電容的放電延時時間，我們連接一臺同型號的備用斷路器（電路示意圖見圖 2 ）上，分批次測定不同電容量的貯能電容維持 失壓脫扣器的吸合 時間（見表1）。 由試驗測定數據可知，采用 2200μF的電容能保證失壓脫扣器維持吸合時間為5s，閃電時可以有效地保障自動空氣開關延時起跳，故選用2200μF的貯能電容。

    經測定，失壓脫扣器線圈直流電阻為 540Ω，交流電壓380V，電流0.045A 。因交流線圈通過相同的直流電流和交流電流時，吸力維持不變；交流電源改成直流電源時，電感線圈無感抗，其總體阻抗等于其直流電阻，故所需

    直流電壓＝電流×電阻＝0.045×540＝24.3V

    我們首先選擇安裝一個 50W的控制變壓器，將400V交流電變?yōu)?4V交流電；再經過橋式整流堆，將失壓脫扣器線圈電壓由24V交流電轉換為24V直流電；最后在橋式整流堆與失壓脫扣器線圈構成的回路中，并聯一個2200uF的貯能電容，閃電時為失壓脫扣器線圈供電（電路示意圖見圖3）。

    當發生閃電供電系統電壓瞬間失去時，貯能電容自動向失壓脫扣器線圈釋放電能，使其維持吸合狀態，因空氣開關須經過 5秒鐘后才會跳閘，在這5秒鐘以內，供電系統若能及時恢復正常，則空氣開關不會跳閘，這樣就可以有效地保障了空氣開關起跳動作延時，待高壓系統電壓恢復正常后，供電系統仍可維持正常供電，同時 避免了閃電造成機泵等動力設備瞬間停運現象的發生，將會極大地降低了高壓系統閃電對輕烴裝置連續生產的影響。
