一、 設計目的：
  此晾衣架方便高層樓房住戶戶外晾衣，操作簡易方便，避免用戶探身窗外減少安全隱患，旋轉伸縮式結構可充分利用戶外空間，使衣物直接接觸陽光更加健康，同時減少陽臺晾衣的壓力。
二、 國內外研究概況：
  晾衣架，是一種家居用品。在中國，晾衣架一般意指“升降晾衣架”，或所謂的“自動晾衣架”，分手動、電動兩種，手動較為普及。電動之所以未能普及推廣，這是由于整個行業技術上的不成熟以及售后服務的局限——畢竟是鑲在天花板上，不像小家電一樣容易搬移去維修保養。因而目前，還是以手動為市場的主導。晾衣架是一個功能性的產品。目前晾衣架的功能已經普遍得到消費者的認可，已經形成一個行業�；貧w產品本身——走質量、特色路線：不斷改良、創新，引領行業重新重視質量。實用的產品，質量才是永恒的。只有質量被大眾接收，行業才可持續健康發展。換言之，只要功能、質量普遍被認可，晾衣架將會成為居民生活一個必需品。而競爭激烈的未來，特色將是吸引顧客的重要要素！晾衣架，發展到今天，已經不僅僅是一個晾衣服的工具。除了實用性很強外，更是一個頗具裝飾性的產品。它是陽臺一道主要的風景線。除了要買來晾衣服，消費者也許更注重心理上的需求和滿足。
三、 工作原理：

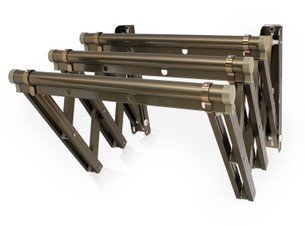

  本實用新型晾衣架，靠近墻壁頂端設置有兩對稱分布的支架座，并且該支架座上鉸接有能伸縮的支撐桿，支撐桿長度均相同，伸展的支撐桿以支架座為頂端形成平行四邊形結構，當支撐桿處于伸展?fàn)顟B(tài)時，衣物遠離墻壁晾曬且增強了晾衣架的穩固性，收縮狀態時降低了用戶曬晾衣服占用的空間；在兩支撐桿外端連接一橫桿，并在其兩端各固定兩定位盤和定位支架，定位支架固定不動定位盤可相對轉動，之間用緊彈簧相連，在定位盤和定位支架的兩個相對的平面上分別設有定位凹坑，所述定位盤和定位支架上的定位凹坑在圓盤上成120度均勻分布，定位盤與定位支架上的定位凹坑分布相一致，所述定位盤上定位凹坑的深度和定位支架上定位凹坑的深度各自相一致，在定位盤上設置一圓形導軌并且在定位支架上的全部定位凹坑中固定設有直徑大小一樣的定位滾珠，所述定位盤上和定位支架上設置的定位凹坑為向內凹的半圓球形，轉動時定位圓盤和定位支架由彈簧相拉，凹坑轉到滾珠位置時彈簧作用使之定位掛衣，將由于采用了本設計方案，使定位接觸由原來的鼠牙齒相接觸而變?yōu)榍蛎娼佑|，不但提高了定位精度，而且大大提高了工作剛度，增加了耐沖擊性，降低了制造成本，由定位盤中心成120度安裝三根桿，連接三個晾衣桿，用戶可在晾衣時實現衣物固定，轉動晾衣桿更換下一根晾曬，同時在晾衣桿上每隔15厘米穿一個孔，衣架可掛在其中避免滑動。
四、功能及特點：
  高層用戶戶外晾衣，陽光晾曬衣物更環保健康。
五、主要?jiǎng)?chuàng)新點：
  平行四邊形連桿機構使運動穩定性加以提升，并且此機構實現了伸縮性；在圓盤上加以滾珠定位裝置使整個機構運動平穩且在掛衣物時實現固定，旋轉更換晾曬，晾衣桿繞幾何中心旋轉并能確保所晾曬衣物始終垂直懸掛。
六、 推廣應用價值：
  此晾衣架適用于樓房住戶的戶外晾衣，改善了以往固定晾衣架的結構，伸縮與旋轉兩種運動方式相結合，伸縮性避免衣物在戶外墻體上蹭臟，同時戶外操作簡易安全減少戶外晾衣的安全隱患，旋轉式結構還可充分利用戶外空間，減少陽臺晾衣的壓力，使衣物充分接觸陽光更加健康。
