編輯：胡魯  發(fā)布日期：2013/9/11 點(diǎn)擊：2421



【使用方法】

1、施工條件
    萬能膠的適宜粘合溫度為25±5℃，濕度為55—75%，在使用前需充分?jǐn)嚢杈鶆�。萬能膠含有揮發(fā)性溶劑，施工時(shí)應(yīng)保持空氣暢通，勿接近明火或高溫。一般地說，萬能膠在冬季低于5℃時(shí)，有可能出現(xiàn)凝膠現(xiàn)象，影響使用，這時(shí)可用30℃—50℃的熱水將膠罐浸泡20分鐘即可恢復(fù)原狀，性能不變，可繼續(xù)使用。
2、表面要求
    萬能膠在使用前將被粘物表面進(jìn)行適當(dāng)處理是很必要的，具體包括除油、去銹、除水分、打磨，保持表面清潔、干燥、牢固；除油、去污可用120#汽油、甲苯或醋酸乙酯等快干性溶劑擦洗干凈，并晾干，打磨一般用0#或1#砂紙輕輕打磨。粘三合板、地板、竹材或其它木制品時(shí)，被粘物在涂膠前的含水率必須要求在8%以下，若高于8%時(shí)，應(yīng)將被粘物晾干或烘干后再涂膠。

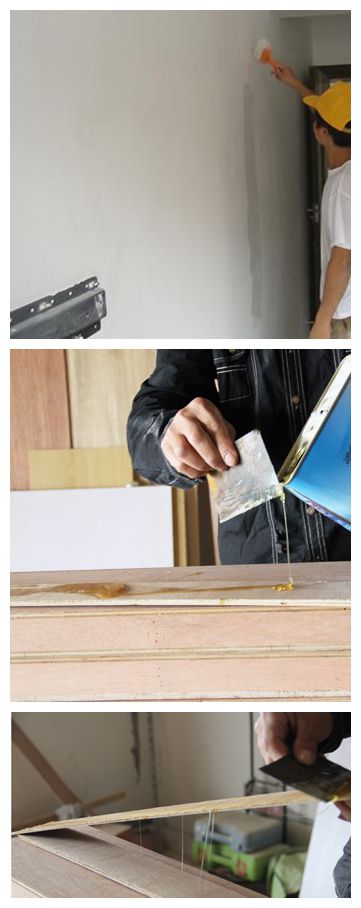

3、涂膠
    一般物料涂一遍膠即可。對于多孔性物料，需涂膠2—3遍，并且一定要在上一遍膠的溶劑完全揮發(fā)后，才能進(jìn)行下遍涂膠，不可操之過急。
為了防止膠層殘留空氣，涂刷時(shí)應(yīng)朝同一個(gè)方向移動(dòng)，這樣利于空氣的排出，但注意涂刮速度不宜過快。一般膠層越薄，缺陷越少，收縮越小，粘接強(qiáng)度越高。膠層宜薄勿厚，膠層過厚，將產(chǎn)生干不透、粘不牢及起泡等缺陷。因此，在保證不缺膠的前提下，膠層盡量薄些為好。膠層厚度一般應(yīng)控制在0.08—0.15mm為宜，即膠量為250—350g/m2。
4、晾置
    晾置的目的是讓溶劑揮發(fā)干凈，增大粘度，促進(jìn)固化。涂膠后必須使溶劑揮發(fā)干凈，切勿立即粘合，以免膠層發(fā)粘或產(chǎn)生氣泡，導(dǎo)致粘接質(zhì)量下降。晾置時(shí)間一般為5—15分鐘/25℃。待膠層呈干膜狀（用手指觸及不粘指）時(shí)，應(yīng)立即對準(zhǔn)粘合；晾置時(shí)間不宜過長，以免膠層失去粘性，影響粘接強(qiáng)度。
5、粘合按壓
    萬能膠粘力大，粘合時(shí)一定要看準(zhǔn)時(shí)機(jī)，一次性對準(zhǔn)位置粘合，不可來回移動(dòng)。粘合后，采取按壓、錘壓或滾壓方式趕走空氣，密實(shí)膠層，提高粘接質(zhì)量。
6、最大強(qiáng)度
    盡管萬能膠能在短時(shí)間內(nèi)形成良好粘力，但要達(dá)到最大強(qiáng)度需要3—5天時(shí)間，所以，承受力大的接頭，應(yīng)放置足夠時(shí)間再使用。
7、儲(chǔ)存
    萬能膠應(yīng)儲(chǔ)存在陰涼、干爽且遠(yuǎn)離兒童的地方。勿讓陽光直接照射，氣溫過高、密封性不好或暴露時(shí)間長，溶劑揮發(fā)后將造成粘度過大，無法施工。可用甲苯、醋酸乙酯、丁酮或丙酮或沖稀，能攪拌均勻的繼續(xù)使用。
8、其它
    家具表面如木紋或貓眼紙，建議使用水性乳膠，否則萬能膠中的強(qiáng)溶劑會(huì)把木紋紙的紋路溶蝕掉。萬能膠不能粘可被甲苯、醋酸乙脂、丁酮、丙酮等溶解的塑料，如聚苯乙烯硬質(zhì)泡沫塑料（俗稱苯板）等，這時(shí)建議改用氯丁乳膠進(jìn)行粘合。

【去除方法】

方法很簡單：用家用吹頭的電吹風(fēng)機(jī)吹一會(huì)，軟了以后撕下來,然后蘸上小蘇打水+干布弄干凈。
怎樣去除膠紙撕去后留下的污垢
1、用紙巾沾一些酒精（最好用工業(yè)酒精，要不用醫(yī)用的也湊合）擦拭，再蹭幾下就干凈了。

2、用丙酮。方法同上。用量少而且徹底，最棒的是它能極迅速極容易地去掉這些殘留的膠質(zhì)，比灑精更好使。

以上這兩種都是溶劑，也是所有方法中，效果最佳的。
3、用洗甲水。用法也跟酒精丙酮一樣。效果也很不錯(cuò)。洗甲水不要求質(zhì)量，好的或一般的都行，只要能洗掉指甲油的通通可以。
4、用護(hù)手霜。先把表面的印制品撕掉，然后再把護(hù)手霜擠一些在上面，慢慢地用大拇指搓，搓一會(huì)兒就能把粘的殘膠都搓下來。就是慢一點(diǎn)兒。護(hù)手霜屬于油脂類物質(zhì)，其性質(zhì)與膠類不相容。除膠就是用它這個(gè)特性。
5、用香蕉水（即天那水）。就是用來清除油漆的一種工業(yè)用劑，也很容易就買到的（賣油漆的地方就有賣的）。方法也跟酒精丙酮一樣。
