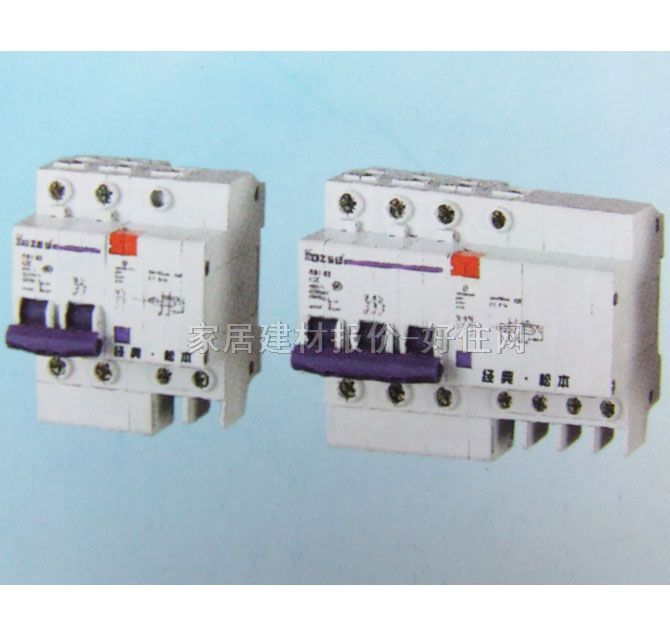

松本斷路器\空氣開關 SB1LE-63 3P+N 50A 漏電斷路器

$斷路器\空氣開關 SB1LE-63 3P+N 50A 漏電斷路器$

$松本斷路器\空氣開關 SB1LE-63 3P+N 50A 漏電斷路器$

商品編號：51010

所在地區：廣州地區

瀏覽4635次

商品售價	：￥106	批發價	：無
單位	：方	起批數量	：無

品牌名稱	：松本
型號系列	：SB1LE-63
極數和電流	：3P+N 50A

工業名稱

：漏電斷路器

配送目的地

：

至廣東

運費

：快遞￥8

我要買

：

方

$松本斷路器\空氣開關 SB1LE-63 3P+N 50A 漏電斷路器$

松本斷路器\空氣開關 SB1LE-63 3P+N 50A 漏電斷路器

什么是空氣開關？

空氣開關是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身。除了能完成接觸和分斷電路外，尚能對電路或電氣設備發生的短路．嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。簡單地說，空氣開關是一種只要電路中電流過大就會自動斷開的開關。

空氣開關的原理與作用：

原理：
    脫扣方式有熱動、電磁和復式脫扣3種。
    當線路發生一般性過載時，過載電流雖不能使電磁脫扣器動作，但能使熱元件產生一定熱量，促使雙金屬片受熱向上彎曲，推動杠桿使搭鉤與鎖扣脫開，將主觸頭分斷，切斷電源。　當線路發生短路或嚴重過載電流時，短路電流超過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將三副主觸頭分斷，切斷電源。　　
    開關的脫扣機構是一套連桿裝置。當主觸點通過操作機構閉合后，就被鎖鉤鎖在合閘的位置。如果電路中發生故障，則有關的脫扣器將產生作用使脫扣機構中的鎖鉤脫開，于是主觸點在釋放彈簧的作用下迅速分斷。按照保護作用的不同，脫扣器可以分為過電流脫扣器及失壓脫扣器等類型。

作用：
在正常情況下，過電流脫扣器的銜鐵是釋放著的；一旦發生嚴重過載或短路故障時，與主電路串聯的線圈就將產生較強的電磁吸力把銜鐵往下吸引而頂開鎖鉤，使主觸點斷開。欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住銜鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，銜鐵就被釋放而使主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。　　
因為絕緣方式有很多，有油開關，真空開關和其它惰性氣體（六氟化硫氣體）的開關。

空氣開關就是利用了空氣來熄滅開關過程中產生的電弧。所以叫空氣開關。

空氣開關的正常工作條件：

● 周圍空氣溫度

○ 周圍空氣溫度上限+40℃；○ 周圍空氣溫度下限-5℃；○ 周圍空氣溫度24h的平均

值不超過+35℃。

● 海拔：安裝地點的海拔不超過2000m。

● 大氣條件：

大氣相對濕度在周圍空氣溫度為+40℃時不超過50％；在較底溫度下可以有較高的相對濕

度；最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度+25℃，并考慮到

因溫度變化發生在產品表面上的凝露。

● 污穢等級:污穢污染等級為3級。

空氣開關選購指南：

    現代都市生活忙碌而緊張，一個溫暖的家能帶給每個人最放松的休閑時光。可是如何才能讓家變得溫暖舒適呢？只要掌握一些小技巧，就能輕松打造宜人家居。生活家小編為您準備了從房屋裝修到家居布置等一系列的時尚資訊，幫您擁有輕松舒適的生活。斷路器，全稱自動空氣斷路器，也稱空氣開關，是一種常用的低壓保護電器，可實現短路、過載等功能。
    斷路器在家庭供電中作總電源保護開關或分支線保護開關用。當住宅線路或家用電器發生短路或過載時，它能自動跳閘，切斷電源，從而有效的保護這些設備免受損壞或防止事故擴大；
    家庭一般用二極（即2P）斷路器作總電源保護，用單極（1P）作分支保護；
    斷路器的額定電流如果選擇的偏小，則斷路器易頻繁跳閘，引起不必要的停電，如選擇過大，則達不到預期的保護效果，因此家裝斷路器，正確選擇額定容量電流大小很重要。
    一般小型斷路器規格主要以額定電流區分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等；那么一般家庭如何選擇或驗算總負荷電流的總值呢？

1、首先計算各分支電流的值

①純電阻性負載，如燈泡，電熱器等用注明功率直接除以電壓即的，公式I=功率/220v；

例如20w的燈泡，分支電流I=20W/220=0.09A

電風扇、電熨斗、電熱毯、熱水器、電熱水器、電暖器、電飯鍋、電炒鍋、吸塵器、空調等為阻性負載

②感性負載，如熒光燈，電視機，洗衣機，等計算稍微復雜，要考慮消耗功率，具體計算還要考慮功率因數等，為便于估算，筆者給出一個簡單的計算方法，即一般感性負載，根據其注明負載計算出來的功率在翻一倍即可，例如注明20W的日光燈的分支電流I=20W/220v=0.09A，翻倍為0.09A*2=0.18A（比精確計算值0.15A，多0.03A）

2、總負荷電流即為各分支電流之和

知道了分支電流和總電流，就可以選擇分支斷路器及總閘斷路器、總保險絲，總電表以及各支路電線的規格，或者驗算已設計的這些電氣部件的規格是否符合安全要求；

還有：為了確保安全可靠，電氣部件的額定工作電流一般應大于2倍所需的最大負荷電流；此外，在設計、選擇電氣部件時，還要考慮到以后用電負荷增加的可能性，為以后需求留有余量。

備注：50A,63A同價

該信息由永達五金交電器批發部提供

我來編輯這條信息>>

斷路器的幾大功能：
A、短路保護：就是火線和零線接觸，瞬間電流很大，斷路器跳閘。
B、過載保護：就是用電電流超過電器的額定電流，斷路器跳閘。
C、漏電保護(電漏電保護裝置)：就是當漏電電流超過30毫安時，漏電附件自動拉閘，主要是保護人體安全的。

1P斷路器與DPN斷路器的區別：
一、1P就是火線進斷路器，零線不進，DPN是火線和零線同時進斷路器，切斷時火線和零線同時切斷，對居民用戶來說安全性更高。
二、2P斷路器也為雙進雙出，即火線和零線都進斷路器，但2P斷路器的寬度比1P和DPN斷路器寬一倍。
三、漏電保護器：實際上是指帶漏電保護裝置的斷路器，作用是當漏電電流超過30毫安時，漏電附件自動拉閘，保護人體安全。

斷路器（空氣開關）的極性和表示方法
單極1P： 220V 切斷火線
雙極2P： 220V 火線與零線同時切斷
雙極1P+N：220V 相線+中性線同時切斷
三級3P: 380V 三相線全部切斷
四級4P： 380V 三相火線一相零線全部切斷。

家庭用電路的配置方法為：
1、總開關一回路
2、照明一回路
3、客廳、臥室插座一回路
4、廚房、衛生間插座一回路
5、每個空調各一回路

空調如何換算功率及匹配斷路器空氣開關
1匹=750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875W 此計算法以此類推。

1例：一個2P（2匹）的空調回路配的斷路器規格大小為DPN20A，那么他準許通過的最大功率就為4400W(220V*20A)。而一個2匹的空調的額定功率為2000W,但考慮到空調啟動瞬間功率會突然加大，所以配一個20A的斷路器(足矣)。注：斷路器的大小并不是配得越大越好，配得過大，反而起不到過栽保護作用，使家用電器受損。

2例：3匹空調應選擇多少A的空氣開關？（220V電壓）
750W×3匹=2250W×3倍（沖擊電流）=6750W÷220V=30.68A≈32A。

3例：5匹空調應選擇多少A的空氣開關？( 380V電壓)
750W×5匹=3750W×3倍（沖擊電流）=1125W÷380V=29.60≈32A(功率÷電壓=安培)

安裝或施工說明:
1.、按產品說明書進行安裝。
    (1) 應安裝在干燥、清潔的地方。不能裝在露天和潮濕地方，不能裝在灰塵多、受煙薰的地方。因為雨水、潮氣或灰塵、煙霧侵入漏電開關，能使金屬件生銹動作不靈、絕緣降低，或使電子元件受到腐蝕，致使整機過早損壞。
    (2) 漏電開關的進、出線不可接反。因為進線接電源，當漏電開關跳閘后，其輔助電源亦斷開，其內晶閘管瞬間導通不會損壞；若出線接電源，跳閘后輔助電源不能斷開，晶閘管有一特性，就是導通后即使觸發信號消失，仍舊保持導通狀態，則晶閘管因較長時間導通而燒毀，整機因而損壞。
2、應由電工動手安裝。因電工有一定的電氣知識和電力工作經驗，能選擇恰當位置、安裝正確、走線美觀、出現問題可當即處理。
3安裝中可能出現的問題及處理方法
    (1) 按"試跳按鈕"不會動作。檢查電源和接線，若均無問題，則是漏電開關故障，應換新的。
    (2) 安上后合上開關即動作，送不上電。先檢查電源電壓，看是否過壓引起漏電開關動作；若電壓正常，退掉負載線，若一開仍跳，系漏電開關故障，應換新的，若不跳，系被保護的線路泄漏過大，超過漏電開關的額定漏電動作電流。

采購指南：
（1）由線路的計算電流來決定斷路器的額定電流；（大概有99%的設計者做到了這一條）。
（2）斷路器的短路整定電流應躲過線路的正常工作啟動電流。（大概有30%的設計者注意到了這一條）。
（3）按線路的最大短路電流來校驗低壓斷路器的分斷能力；（大概有10%的設計者注意到了這一條）。
（4）按照線路的最小短路電流來校驗斷路器動作的靈敏性，即線路最小短路電流應不小于斷路器短路整定電流的1.3倍；（大概有5%的設計者注意到了這一條）。
（5）按照線路上的短路沖擊電流（即短路全電流最大瞬時值）來校驗斷路器的額定短路接通能力（最大電流預期峰值），即后者應大于前者。（大概有1%的設計者注意到了這一條）。
