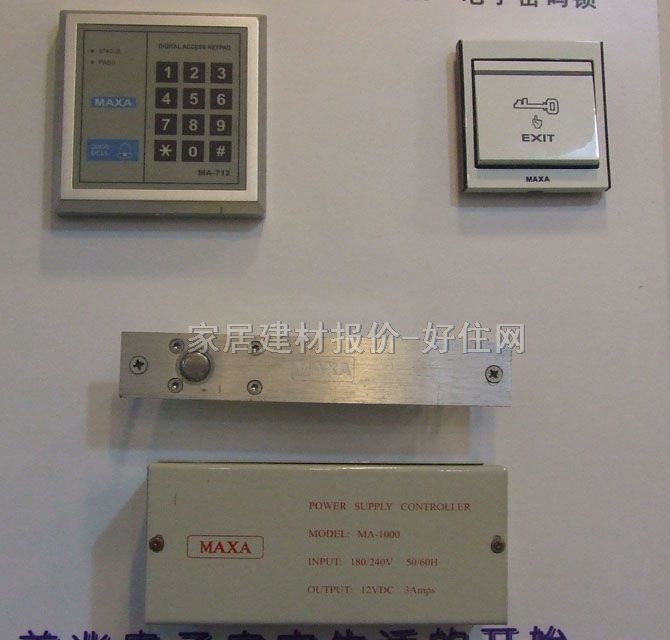

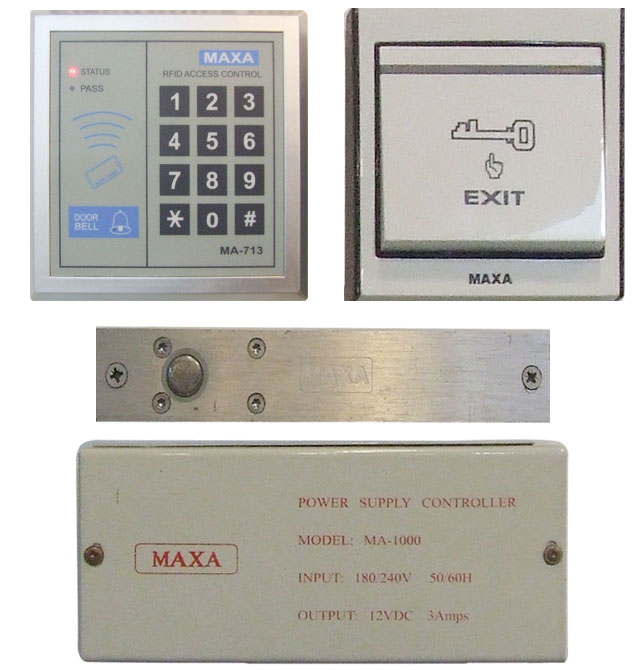

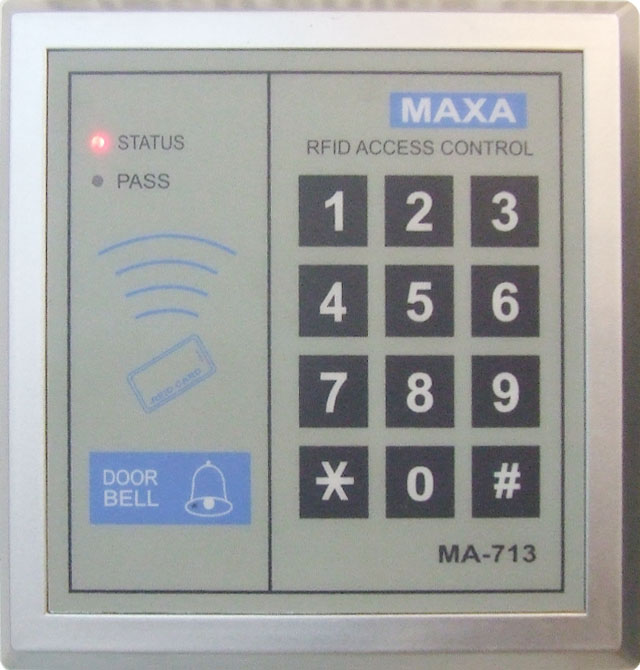

本單門門禁機專門為寫字樓、辦公室、住宅、保安系統、樓宇通道等出入的控制而設計。其外表美觀大方、安裝時可與墻面完美結合。不須聯網，同時具備感應卡開門、感應卡+密碼開門和單用密碼開門三種方式。經久耐用，所有數據不會因斷電而丟失。是門禁系統之理想選擇。

    技術參數：
    外形尺寸：117mm×117mm×21mm
    重    量：180g
    工作電源：電壓12V±10%
    開鎖電流：≤1000mA
    靜態電流：≤60mA
    儲存容量：250張用戶卡、250組密碼
    讀卡距離：5－20cm
    讀卡類型：EM或EM兼容卡
    工作溫度：－20℃~70℃
    工作濕度：10%~90%



門禁控制器編程方法
說明：為確保編程，輸入過程請勿太快，“#”鍵，功能鍵，進入編程狀態
a 按“#”鍵，紅燈、綠燈、橙燈一起亮
b 輸入5位系統密碼（出廠缺省為12345），蜂鳴器鳴響一聲，綠燈熄滅，門禁控制器進入系統編程狀態
注：以下的功能設置需在編程狀態下
“0”鍵，加入卡+密碼型用戶
a 按0鍵，橙燈亮，紅燈、綠燈熄滅
b 輸入四位用戶號，綠燈亮，輸入號有效
c 讀取需登錄的用戶卡，蜂鳴器短鳴一聲，綠燈熄滅時，刷卡，輸入6位密碼，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，橙燈和紅燈亮，用戶登錄成功
注意：卡+密碼是指用戶開門需要讀卡并正確密碼才可開門
“1”鍵，修改編程密碼
a 按“1”鍵，橙燈亮，紅燈、綠燈熄滅
b 用戶輸入5位數字密碼（如：23456）輸入完畢，蜂鳴器短鳴一聲，綠燈閃亮一次后熄滅，紅燈、橙燈亮，密碼修改成功（編程密碼改為23456）
注意：該用戶密碼應妥善保存，再次進入系統編程模式時需要輸入該密碼，如忘記密碼，請執行初始化操作規程
“2”鍵，加入卡或密碼型用戶
a 按2鍵，橙燈亮、紅燈、綠燈熄滅
b 輸入4位用戶編號（用戶編號應保存、刪除該用戶時將用到） ，綠燈亮起，輸入號有效
c 讀取該用戶的卡/或輸入該用戶的開門密碼，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，橙燈和紅燈亮，用戶登錄成功
注意：卡或密碼是指該用戶只需讀卡和輸入密碼即可開門
說明：
在加入用戶的過程中如果蜂鳴器短鳴三聲，表面該用戶編號已被使用；如果蜂鳴器間歇長鳴四聲，表面存儲區已滿，不能再登錄。如果蜂鳴器連續短鳴三聲，說明該卡或密碼已被登錄過，不能再重復登錄。如果發出5次2短1長的報警，則表明系統存儲器讀寫出錯，如果遇到輸入錯誤或等待過久，門禁控制器將會報警長鳴三聲退出到編程狀態。
“3”鍵，刪除單個用戶
a 按3鍵橙燈亮、紅燈、綠燈熄滅
b 向門禁機感應一下要?jiǎng)h除的卡，或輸入需刪除的卡或密碼的用戶的4位用戶編碼，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，橙燈和紅燈亮，用戶刪除成功
“4”鍵，刪除全部用戶
按4鍵，稍等片刻，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，所以用戶數據刪除成功
“5”鍵，修改開門時間
a 按5鍵，橙燈亮、紅燈、綠燈熄滅
b 輸入兩位開門時間數值（如5秒輸入為05）蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，開門時間設置成功
"8"鍵，修改用戶密碼
a 按8鍵，指示燈無變化
b 輸入6位原始密碼，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，輸入新的6位新密碼，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，用戶密碼修改成功
"6"鍵，退出編程模式
按"6"鍵，蜂鳴器長鳴一聲，綠燈閃亮一次熄滅，橙燈熄滅，門禁控制器退出系統編程模式，進入正常狀態

門禁控制器使用方法：
門禁控制器編程完成后，進入正常工作狀態，紅燈亮或閃爍。使用方法如下：
a 將用戶卡接近一下門禁控制器或連續輸入六位用戶密碼，蜂鳴器長鳴一聲，綠燈亮紅燈熄滅，開門成功；在設定的開門時間內，綠燈指示燈狀態不變
b 如果某用戶為卡+密碼型（登錄用戶時所設置），要求在正確輸入卡以后（有效卡，蜂鳴器長鳴一聲，綠燈閃動，提示用戶輸入密碼），再輸入與之相應的密碼，有效，長鳴一聲，門開；無效，退出等待重新輸入
c 如果蜂鳴器短鳴三聲，紅燈連續閃亮三次，則表明該卡或密碼為非法，不能開門
注意：本門禁機同時支持卡開門，密碼開門，讀卡并需輸入密碼后開門三張模式
在開門狀態下不能讀卡；在密碼輸入過程中，不能同時讀卡
d 如果忘記編程密碼，請執行初始化操作，操作步驟如下：

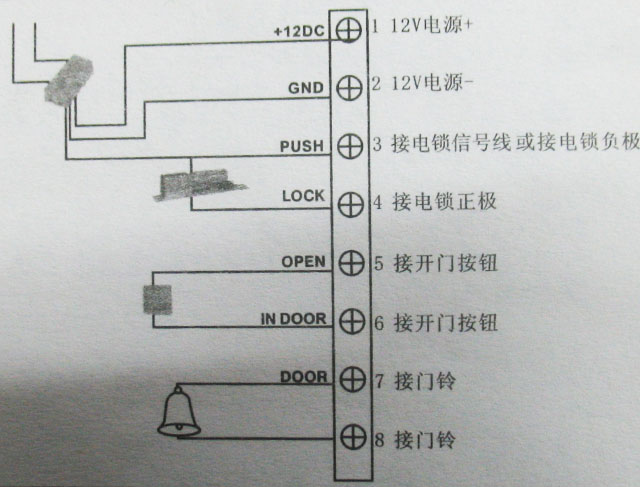

1.關閉電源，S16的第2腳和第3腳相連（S16在接線柱下方）
2.接通電源，蜂鳴器連續斷續長鳴，紅燈、綠燈、橙燈齊閃爍
說明：此時如發現狀態異常，請按住下方的彈簧
3.斷電，再接通電源，紅燈、綠燈、橙燈齊閃爍。等待S16開關轉換
4.S16的2、3腳斷開，1、2腳接通
5.門禁控制器初始化完成，蜂鳴器鳴響一聲，門禁控制器進入用戶使用狀態
說明：初始化操作僅修改系統密碼為缺省密碼12345（出廠默認），其他數據不會被刪改
