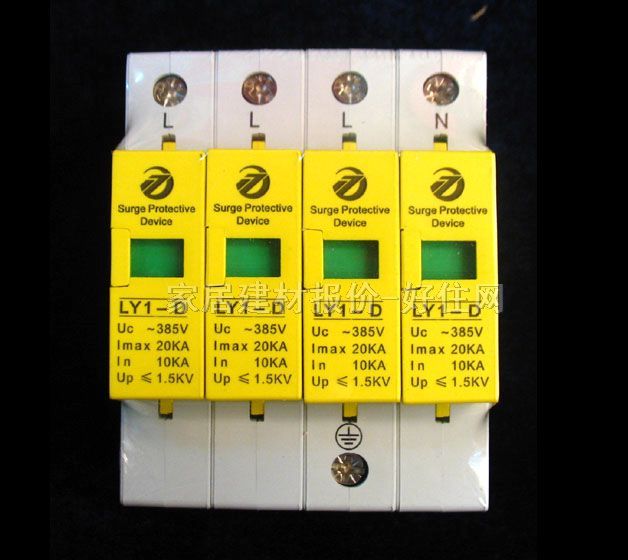

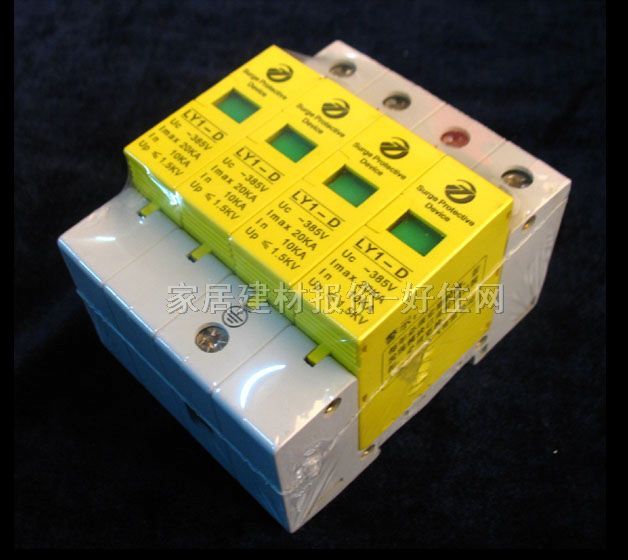

產品簡介：

防雷模塊是防雷器的一種，做成模塊狀，卡在配套的底座上。其底座通常是安裝在導軌上的。

  防雷模塊是在感應到線路上高壓后瞬間把線路和“地”聯通，泄放雷電流的。

如果防雷模塊要正常運行需滿足以下幾個條件：

1，接線方式正確：凱文連接、線線對應；

2，泄放雷電通路性能良好——電阻小：線徑足夠，接地線小于0.5mm²；

3，接地電阻達到要求，一般小于4歐姆；

4，在電源防雷模塊方面要注意電氣配合，就是每級防雷器之間的距離要合適。

5，防雷器本身運行正常：沒有燒黑的現象，指示燈正常，用模塊檢測設備檢查正常。

采購指南：

1 、 如何選用合適的電源避雷器

在一個地區選擇保護不同類型設備的避雷器，應綜合考慮如下因素：

該地區雷暴強度 Ng 以及最大放電電流發生的概率P

被保護設備耐受沖擊水平

被保護設備價值 （應根據國家經濟水平而定）

被保護設備的社會重要性

確定不同保護電壓 UP 和放電電流的電源避雷器

2 、 電源避雷器關鍵參數

1.最大放電電流Imax：

使用8/20μs波沖擊避雷器一次，能承受的最大放電電流。可根據當?shù)氐睦妆��?qiáng)度Ng（或年均雷暴日Td）以及環境因素作適當選擇。

2.最大持續耐壓Uc（rms）：

指避雷器在此電壓值下能連續工作而不影響其作為避雷器的參數。Uc與保護電壓Up成非線性正比。

3.殘壓Ur和保護電壓Up

殘壓Ur：指在額定放電電流In下的殘壓值。

保護電壓Up：保護電壓Up與Uc電壓和Ur有關，Ur，保護電壓的選擇與被保護設備的耐壓值有關。

根據氧化鋅壓敏電阻特性，當選用的壓敏電阻的Uc值高時，其Up和Ur也會相應提高，如在放電電流為10kA（8/20μs）時：

Uc=275V Ur（10kA，8/20μs）≤1200V

Uc=385V Ur（10kA，8/20μs）≤1600V

Uc=440V Ur（10kA，8/20μs）≤1800V

3、 電源防雷器的分類

1.按放電電流區分

耐受10/350μs波產品：該波形是模擬直擊雷波形，波形能量大，目前有空氣間隙型和壓敏電阻型產品。如易龍公司的EPP100型。

耐受8/20μs波產品：該波形是模擬感應雷波形，是目前使用較多的波形。常見放電電流參數有100kA，80kA，65kA，40kA，20kA等，使用氧化鋅壓敏電阻。如易龍公司的EPP100/EPP80/ EPP65/EPP50/EPP40/EPP30/EPP20型。

2.按保護方式區分

單片式：用戶可根據電網接線方式，自由組合，選擇不同數量和種類避雷器。如易龍公司EPP系列產品。

組合式：供貨商為了用戶接線方便，已經根據不同接線系統將各種模塊組成一套，常見有易龍公司的EPP系列避雷器。

安裝方式：常見的為35mm導軌安裝，也有個別公司為螺釘固定。

3.按外形結構區分

模塊式：用戶可根據電網接線方式，自由組合，選擇不同數量和種類避雷器。如易龍公司EPP系列產品。

箱 式：將一組或兩組模塊式避雷器置于一個防雷箱體中，適用于配電箱或設備柜空間不足的場合。

單級防雷箱：同一等級模塊的一組電源避雷器安裝于一個防雷箱中。

多級防雷箱：兩組模塊式避雷器置于一個防雷箱體中。為了解決在有限的空間做到兩級防雷保護，通過串接解耦線圈或安裝隔離變壓器，既能泄放大電流，又能將殘壓限制在1kV或更低，通常可以使用兩個單級防雷箱起到多級防雷箱的同等效果。
