網絡線的適用
1.網線常用的有:雙絞線、同軸電纜、光纖等。雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞線(STP)和非屏蔽雙絞線(UTP)。從性價比和可維護性出發,大多數局域網使用非屏蔽雙絞線(UTP-Unshielded Twisted pair)
2.UTP網線由一定長度的雙絞線和RJ45水晶頭組成。
雙絞線由8很不同顏色的線分成4對絞合在一起,成對扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響。在EIA/TIA-568標準中,將雙絞線按電氣特性區分為:三類、四類、五類線、超五類、六類、8類等。一般民用網絡布線中最常用的是五類線和超五類線。超五類線是網絡布線最常用的網線,分屏蔽和非屏蔽兩種。如果是室外使用,屏蔽線要好些,在室內一般用非屏蔽五類線就夠了,而由于不帶屏蔽層,線纜會相對柔軟些。
3.需要將RJ45水晶頭接駁在網線兩端才可以使用。相應地RJ45插頭座也區分為三類或五類電氣特性。RJ45水晶頭由金屬片和塑料構成,制作網線所需要的RJ一45水晶接頭前端有8個凹僧,簡稱“SE”(Position,位置)。凹槽內的金屬觸點共有 8個,簡稱“8C”( Contact,觸點),因此業界對此有“8P8C”的別稱。特別需要注意的是RJ45水晶頭引腳序號,當金屬片面對我們的時候從左至右引腳序號是1~8,序號對于網絡連線菲常重要,不能搞錯。
雙絞網絡線怎么接法?
雙絞線一般用于星型網絡的布線,每條雙絞線通過兩端安裝的RJ-45連接器(俗稱水晶頭)將各種網絡設備連接起來。雙絞線的標準接法不是隨便規定的,目的是保證線纜接頭布局的對稱性,這樣就可以使接頭內線纜之間的干擾相互抵消。
超五類線是網絡布線最常用的網線,分屏蔽和非屏蔽兩種,但其連接方法都是一樣的。一般的超五類線里都有四對絞在一起的細線,并用不同的顏色標明。
雙絞線的兩種接法:EIA/TIA 568B標準和EIA/TIA 568A標準。
T568A線序
1 2 3 4 5 6 7 8
綠白 綠 橙白 藍 藍白 橙 棕白 棕
T568B線序
1 2 3 4 5 6 7 8
橙白 橙 綠白 藍 藍白 綠 棕白 棕
直通線:兩頭都按T568B線序標準連接。
交叉線:一頭按T568A線序連接,一頭按T568B線序連接。
我們平時制作網線時,如果不按標準連接,雖然有時線路也能接通,但是線路內部各線對之間的干擾不能有效消除,從而導致信號傳送出錯率升高,最終影響網絡整體性能。只有按規范標準建設,才能保證網絡的正常運行,也會給后期的維護工作帶來便利。
網卡、交換機、收發模塊設備之間的連接方法
1. 網卡與網卡
10M、100M網卡之間直接連接時,可以不hub,應采用交叉線接法。
2.網卡與光收發模塊
將網卡裝在計算機上,做好設置;給收發器接上電源,嚴格按照說明書的要求操作;用雙絞線把計算機和收發器連接起來,雙絞線應為交叉線接法;用光跳線把兩個收發器連接起來,如收發器為單模,跳線也應用單模的。光跳線連接時,一端接RX,另一端接TX,如此交叉連接。不過現在很多光模塊都有調控功能,交叉線和直通線都可以用。
3.光收發模塊與交換機
用雙絞線把計算機和收發器連接起來,雙絞線為直通線接法。
4.網卡與交換機
雙絞線為直通線接法。
5.集線器與集線器(交換機與交換機)
兩臺集線器(或交換機)通過雙絞線級聯,雙絞線接頭中線對的分布與連接網卡和集線器時有所不同,必須要用交叉線。這種情況適用于那些沒有標明專用級聯端口的集線器之間的連接,而許多集線器為了方便用戶,提供了一個專門用來串接到另一臺集線器的端口,在對此類集線器進行級聯時,
雙絞線均應為直通線接法:
用戶如何判斷自己的集線器(或交換機)是否需要交叉線連接呢?主要方法有以下幾種:
1-查看說明書
如果該集線器在級聯時需要交叉線連接,一般會在設備說明書中進行說明。
2-查看連接端口
如果該集線器在級聯時不需要交叉線,大多數情況下都會提供一至兩個專用的互連端口,并有相應標注,如“Uplink”、“MDI”、“Out to Hub”,表示使用直通線連接。
3-實測
這是最管用的一種方法。可以先制作兩條用于測試的雙絞線,其中一條是直通線,另一條是交叉線。之后,用其中的一條連接兩個集線器,這時注意觀察連接端口對應的指示燈,如果指示燈亮表示連接正常,否則換另一條雙絞線進行測試。
6. 交換機與集線器之間
交換機與集線器之間也可通過級聯的方式進行連接。級聯通常是解決不同品牌的交換機之間以及交換機與集線器之間連接的有效手段。
安普線AMP和康普 (原 AVAYA )網絡線的防偽
1識別仿偽標貼
基于市場上出現一些假冒的安普產品,安普在主要產品上附有防偽標簽,以方便廣大消費者分辯產品真?zhèn)巍?br />
2產品的序列號:
超五類24AWG 100 Ohm 線纜
產品編號:6-219507-4,6-219586-4
超五類24口及48口配線架
產品編號:406330-1,406331-1
超五類跳線
產品編號:所有超五類UTP跳線
面板
產品編號:1427003-2
3 看包裝箱質量和印刷:
AMP 的網絡線上打印的標準文字印刷是很清楚并且外皮質量較好,有拉力,有一定的伸展性不易在拉線中拉斷.這些線徑較粗,(大多假線線徑很細,)絕緣批上應當有諸如產地,執行的標準,產品類別,線長之類的字樣。
4 所有 AMP 產品的外包裝所用的材料很好,不是很差,畢竟是大的生產廠家.
5 看線的絞合密度:
為降低信號的干擾,雙絞線中每一對都以逆時方向相互絞合而成,同一電纜中不同的一對線絞合是不同的。
三圈牌
單芯電線電纜 銅芯PVC絕緣阻燃電纜電線
1.5m㎡
慶豐
單芯電線電纜 阻燃銅芯聚氯乙烯絕緣電線
4m㎡
長江
單芯電線電纜 銅芯聚氯乙烯絕緣電線
2.5m㎡
三圈牌
單芯電線電纜 銅芯PVC絕緣護套圓型阻燃電纜
2.5m㎡
訊道
音箱線喇叭線 100高傳真音響線RVB2×36/0.12
80米
三圈牌
單芯電線電纜 銅芯PVC絕緣阻燃電纜
2.5m㎡
三圈牌
單芯電線電纜 阻燃單塑銅芯聚氯乙烯絕緣電線
2.5m㎡
泰訊
音箱線喇叭線 金銀線
400米
秋葉原
網絡線 YF-2115數字寬頻超五類網線
超五類4對8芯雙屏蔽銀葉王
網絡線 網線
五類4對8芯非屏蔽和宏
網絡線 網線
超五類4對8芯雙屏蔽秋葉原
網絡線 YF-2234數字寬頻超五類網線
超五類4對8芯雙屏蔽秋葉原
網絡線 網線YF-1066
超五類4對8芯雙屏蔽秋葉原
網絡線 UTP超五類網絡線YF-2066

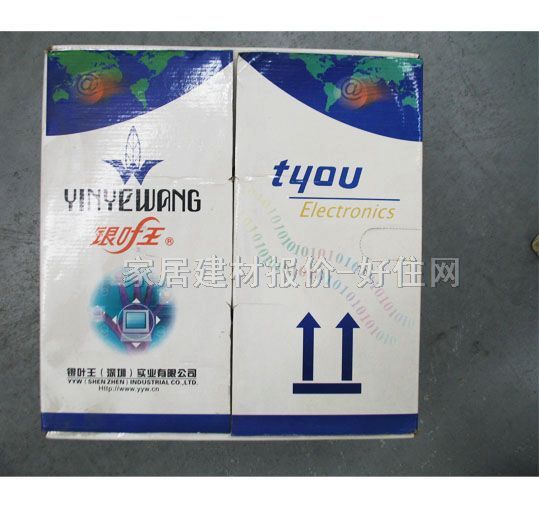

超五類4對8芯屏蔽銀葉王
