東曉電氣電表箱 DX-1201CK(卡式) 單相12戶 透明防竊(帶主控箱)

東曉電氣電表箱 DX-1201CK(卡式) 單相12戶 透明防竊(帶主控箱)
DX系列智能高防護電表箱說明書
浙江東曉電氣有限公司研制開發的DX系列智能高防護電表箱,采用新型環保工程塑料聚碳酸酯(PC)制造,具有絕緣性能高、透明性能好、抗紫外線、耐老化、耐酸雨、耐鹽霧、耐高溫、耐低溫、抗沖擊等性能,并有良好的通風、防雨、散熱等功能,正常使用壽命達30年以上。
此系列電表箱采用集成化設計理念,將各式電能表及整個計量回路集裝于一體化封閉箱內,不僅占用空間小,易于安裝和管理,而且能夠阻止竊電者觸及計量裝置,防止竊電行為。
此系列電表箱箱體造型美觀、比例勻稱、線條流暢,通過背部的預留螺栓孔可以方便、牢固地安裝在混凝土墻面上。箱內元器件結構緊湊、布局合理,線路走向順暢明晰。箱蓋通過掛鉤、專用螺絲及掛鎖與箱體互鎖,只有電管人員借專用螺絲扳手和鑰匙才可開啟。箱蓋晶瑩剔透,電管人員不需要開啟便可直接看到箱內的各類異常現象,從而提前排除用電中的安全隱患,從而實現“安全用電,預防為主”的管理目標。
此毒死電表箱自面世以來,以其獨特的設計、新穎的工藝和先進的性能,受到越來越多的供電企業的青睞。
一、 產品適用范圍及使用條件
DX系列電表箱包括單相表箱和三相表箱兩大部分,適用于交流50Hz或60Hz,額定工作電壓至200V、380V、693V,額定工作電流為10A~225A的供電系統中,供單相電能和動力電能的計量與控制管理。
使用條件:
● 環境溫度-40℃~+80℃,并且24小時內平均溫度不超過+35℃。
● 空氣清潔,相對溫度在40℃時不超過80%,溫度較低時允許有較高的相對溫度。

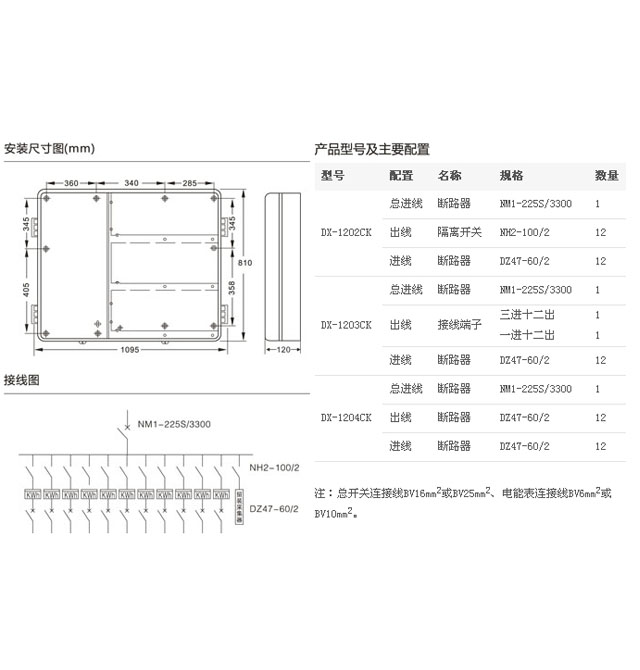

二、 產品規格、型號
三、 產品主要技術參數
● 主母線額定電流ln:225A~10A
● 主母線額定短時耐受電流lcw:30KA
● 絕緣電阻:不小于20MΩ
● 額定絕緣電壓Ui:800V
● 頻率:50Hz或60Hz
● 安全防護等級IP:43
四、 產品主要配置
五、 產品安裝與使用
安裝時請仔細檢查電表箱各零部件的完好性。
電表箱應垂直安裝,傾斜角度不得超過5°
安裝位置應選擇無劇烈振動、沖擊及不足以腐蝕電器元件的地方。
因電表箱所使用的材料不耐強堿、氧化性酸及胺、酮類,溶于氯化徑類和芳香族溶劑,所以應避免與這些化學物質接觸或一起使用。
在使用過程中應避免尖銳物品及硬物碰撞刮傷電表箱的表面。
電表箱安裝時應盡量選擇陰涼干燥的場所,避免陽光長時間直接照射,以延長電能表的使用壽命。 |
